  隧道射流风机是一种特殊的轴流风机,主要用于公路、铁路及地铁等隧道的纵向通风系统。由于隧道射流风机一般是悬挂在隧道顶部或两侧,不占用交通面积,不需另外修建风道,土建造价低,且安装,运行、维护简单,因此是一种经济的通风方式。

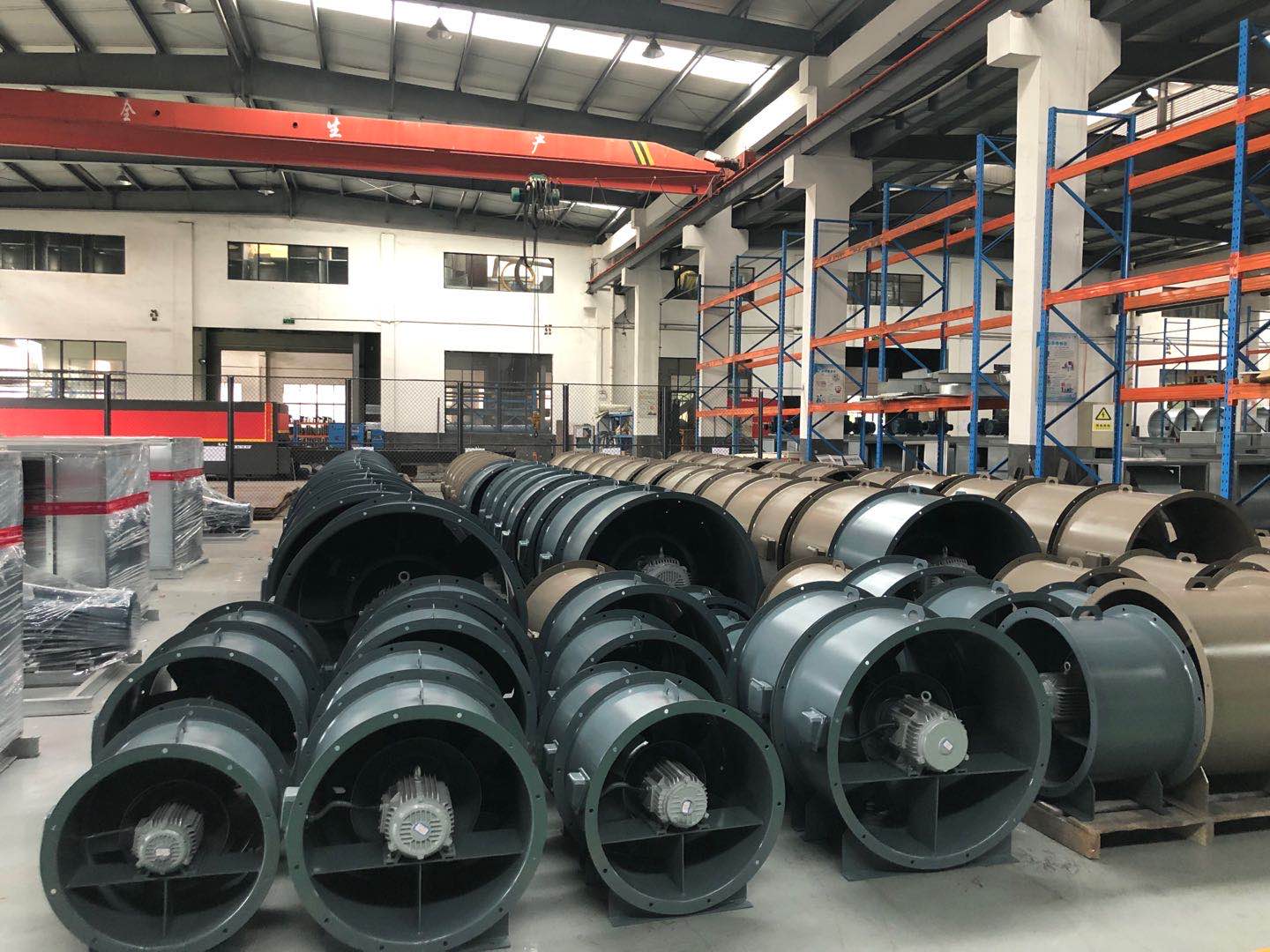

隧道射流风机

  众所周知,一般轴流风机叶轮产生的有效能量包括静压和动压,静压用于克服管网阻力,动压用于输送气流;而隧道射流风机所产生的有效能量仅仅是风机的出口动压,该动压用来推动隧道内的气流流动。


  隧道射流风机叶轮所产生的静压仅仅适用于克服风机本身的内部流动阻力,与改善隧道内通风状态无关。普通轴流风机的有效功率是风机产生的全压乘以风量,而隧道射流风机的有效功率仅仅是风机出口有效动压乘以风量。因此,在进行隧道射流风机空气动力设计时,应使得其静压尽可能的小。


  为了保证隧道射流风机的出口动压占其所产生的全压绝大部分,合理设计风机的通流部件,减小流动阻力损失就显得特别重要。采用圆弧型入口集流器可以有效的减小入口风道阻力损失;出口扩散器可以回收静压,起到克服阻力损失的作用。合理的扩散风筒结构可以有效地降低静压损失,提高隧道射流风机装置效率。
